Safety

This frequency converter offers an extended range of safety functions and thus complies with the requirements of EN 60204-1 and IEC 61800-5-2. In detail, the inverter is equipped with a Safe Torque Off (STO), a safety function to prevent unexpected start-up. This STO function corresponds to stop category 0.

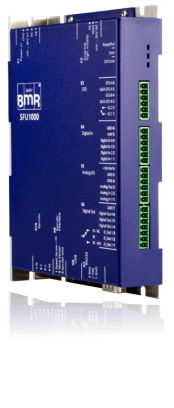

SFU 1000

3D drawing   (.step)
Technische Daten Technical specifications
SFU
1000
Versorgungsspannung Power supply voltage
Spindel / spindle: max. 85 V / 12 A DC - steckbare Schraubklemme / pluggable screw terminals 4 Pin-2,5 mm², Logik / logic: 24 V / 0,1 A DC (20 V…30 V)
Sicherungen Fuses
FS1 / FS2 intern T12 A / T500 mA
Leistung Output power
1.140 VA / S1 100% / max. 1.430 VA
Spindelanschluss
4-pol: U, V, W, PE steckbare Schraubklemme / pluggable screw terminals 4 Pin-2,5 mm 2
Ausgangsspannung Output voltage
max. 55 V AC
Ausgangsstrom Output voltage
Phasendauerstrom / continuous phase current 12 A Phasenspitzenstrom / peak phase current 15 A
Ausgangsfrequenz Output frequency
AC 4.000 Hz / max. 240.000 Upm rpm DC 1.667 Hz / max. 100.000 Upm rpm
Steuereingänge Control inputs
Digital: 4 x frei programmierbar / freely programmable ( 0 / 24 V ) "0" = 0…7 V, "1" = 15…24 V steckbare Schraubklemme / pluggable screw terminals 6 Pin-1,5 mm 2 Analog: 2 x frei programmierbar / freely programmable ( 0…10 V ) steckbare Schraubklemme / pluggable screw terminals 6 Pin-1,5 mm²
Sensoreingänge Spindel sensor inputs
PTC, KTY oder PT1000 Drehzahlsensor Feldplatte / speed Sensor: Magneto Resistor
Steuerausgänge Control outputs
Relais: 1 x potentzialfreier Wechsler Kontakt / change over contacts (NO/NC) frei programmierbar / freely programmable Digital: 3 x frei programmierbar / freely programmable ( 0 / 24 V ) je 10 mA max., kurschlussfest/ short circuit proof auf steckbarer Schraubklemme / at pluggable screw terminals 1,5 mm² Analog: 2 x frei programmierbar / freely programmable (0…10 V), auf steckbarer Schraubklemme / at pluggable screw terminals 7 x 1,5 mm²
Hilfsspannungen Auxilary voltages
U ref +10 V Ref / 100 mA Referenzspannung / reference voltage for für Analog-In U h +24 V
Sicherheitsfunktionen "Safe Torque Off"
STO-Kanal A, STO-Kanal B: ( 0 / 24 V ) zur Freigabe der Endstufe / for power stage release STO-Monitor Relais / Relay (Schliesser / normally open) zur Statusrückmeldung / for status feedback auf steckbarer Schraubklemme / at pluggable screw terminals 7 x 1,5 mm 2
Betriebsanzeigen Operation displays
LED grün / green: Ready und Drehzahlsignalisierung / ready and indication of rotational speed LED rot / red: Fehler- und Warnsignalisierung Status / indication of errors and warnings LED gelb / yellow: STO-Status
Schnittstellen Interfaces
RS232: Interface: D-Sub 9 Stift (115.200 Bd, 8 Daten 1 Stop Bit, No Parity) USB: Interface: USB-Mini
max. Maße B x H x T (mm) max. dimensions W x H x D (mm)
175,5 x 126,5 x 32 mm
Gewicht Weight
500 g
Bremschopper Chopper resistor
47 Ω / 10 W
Betriebsbedingungen Operating conditions
5 °C – 40 °C / Luftfeuchtigkeit/ humidity max. 85%
Sensorless operation of asynchronous and synchronous motors Rotational speeds up to 240.000 rpm (4.000 Hz) Power 1.140 VA / S1 – 100% (max. 1.430 VA) Safe Torque Off for highest safety Integrated intelligent recovery protection Integrated brake chopper resistor Overload control selectable Perfect solution for CAD/CAM and dental applications The core is a digital signal processor of the latest technology Fast acceleration and deceleration capacity For all temperature sensors: PTC, KTY and PT1000 Very compact size for various mounting types
