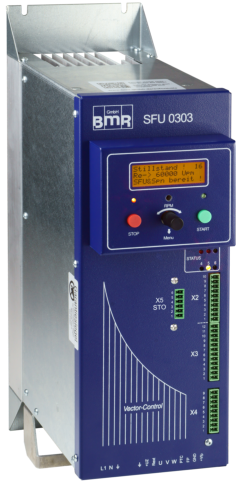

SFU 0303 STO

Beschreibung Zubehör
Tischgerät
19” Rack
ohne Display
Frequenzumrichter SFU 0303/2 Desktop

Sicherheit

Dieser Frequenzumrichter bietet ein erweitertes Maß an Sicherheitsfunktionen und ermöglicht so den Anforderungen an EN 60204-1 und IEC 61800-5-2 gerecht zu werden. Im Detail ist der Umrichter mit einem Safe Torque Off (STO), einer Sicherheitsfunktion zur Vermeidung von unerwartetem Anlauf ausgestattet. Diese STO-Funktion entspricht der Stopp-Kategorie 0
Profibus Profinet etc… SFU-Communicator:
Der Vielseitigste unter den BMR-Umrichtern – die Power-Lösung für alle Arten von Spindeln variable Zwischenkreisspannung für optimale Spindelspannung, dadurch beste Regelung und Laufkultur, sowie niedrigste Erwärmung der Spindel erspart in den meisten Fällen Sinusfilter oder Ausgangsdrossel, auch problemloser Betrieb von Niedervoltspindeln möglich galvanische Trennung der I/Os zu Netz- und Spindelanschluss Integrierter BremsChopper-Widerstand 200 W automatische Spindelbremsung bei Netz-Aus während des Betriebs Impulssperre, optional als Safe Torque Off verfügbar in der Schaltschrankausführung (SSE) mit optionalem Bedienpanel, außerdem als Tischgerät oder 19"-Version
Technische Daten Technical specifications
SFU
0303
Netzanschluss Supply connection
115/230 V 50…60 Hz
Nennleistung Continuous output power (S1 – 100 %)
2.000 VA @ 115 V 3.800 VA @ 230 V
Ausgangsspannung Output voltage
100 V AC @ 115 V 200 V AC @ 230 V
Phasendauerstrom Continuous phase current
13 A
Phasenspitzenstrom Peak phase current
18 A
Ausgangsfrequenz Output frequency
AC 4.000 Hz / 240.000 Upm DC 1.666 Hz / 100.000 Upm
Motoranschluss Motor connection
Tisch / Desktop/ 19": alle gängigen Steckertypen / all motor connectors available SSE: Steck-Schraubklemmen / pluggable screw terminals
Spindelkennlinien Spindle characteristics
max. 16, intern abgelegt max. 16, stored internally
Sensoreingänge Spindle sensor inputs
Drehgeber / speed sensor Temperatur / temperature: PTC, KTY, PT1000, …
Steuereingänge Control inputs
2 x Analog: 0 – 10 V 6 x Digital: 0/24 V
Steuerausgänge Control outputs
2 x Analog: 0 – 10 V 6 x Digital: Relaisausgänge / relay outputs
Schnittstelle Interface
SSE: RS 232, RS 485, USB auf Bedienmodul / on operating panel (optional) SSE: Profibus als Option / as option Desktop: wahlweise / optionally USB oder / or RS 232 19": wahlweise / optionally USB oder / or RS 232
Schutzart Protection
IP20
Maße B x H x T (mm) Dimensions W x H x D (mm)
SSE: 113 x 355 x 205 Desktop: 343 x 131 x 299 19": 482 x 132 x 345
Gewicht Weight
SSE: ca. 6,7 kg Desktop: ca. 8,0 kg 19": ca. 8,0 kg
